游標卡尺的組成

時間:2017-08-23 作者: 閱讀:7881

      游標卡尺主要由下列幾部分組成

      (1)具有固定量爪的尺身,如圖2-2中的1。尺身上有類似鋼尺一樣的主尺刻度,如圖2―2中的6。主尺上的刻線間距為1mm。主尺的長度決定于游標卡尺的測量范圍。
      (2)具有活動量爪的尺框,如圖2-2中的3。尺框上有游標,如圖2―2中的8,游標卡尺的游標讀數值可制成為0.1;0.05和0.02mm的三種。游標讀數值,就是指使用這種游標卡尺測量零件尺寸時,卡尺上能夠讀出的最小數值。
      (3)在0~125mm的游標卡尺上,還帶有測量深度的深度尺,如圖2―1中的5。深度尺固定在尺框的背面,能隨著尺框在尺身的導向凹槽中移動。測量深度時,應把尺身尾部的端面靠緊在零件的測量基準平面上。
      (4)測量范圍等于和大于200mm的游標卡尺,帶有隨尺框作微動調整的微動裝置,如圖2―2中的5。使用時,先用固定螺釘4把微動裝置5固定在尺身上,再轉動微動螺
母7,活動量爪就能隨同尺框3作微量的前進或后退。微動裝置的作用,是使游標卡尺在測量時用力均勻,便于調整測量壓力,減少測量誤差。

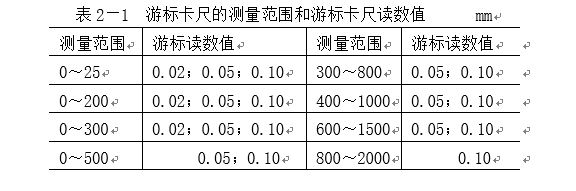

      目前我國生產的游標卡尺的測量范圍及其游標讀數值見表2-1。
